Passerelle pour piétons et cyclistes

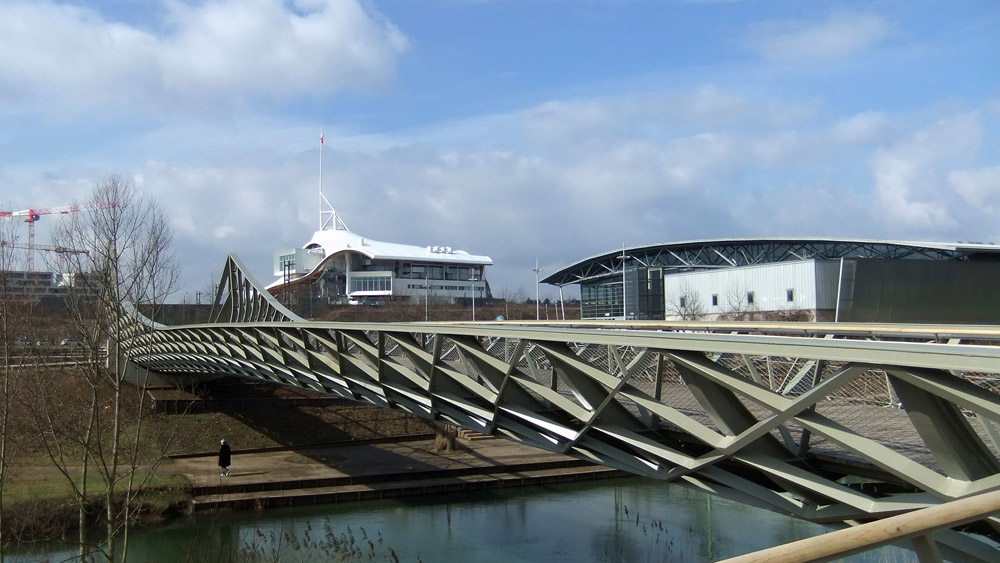

La passerelle pour piétons et cyclistes surplombant la Seille, à Metz, relie désormais le quartier Queuleu et le centre-ville. Cette passerelle a été conçue comme un berceau en acier.
La passerelle est composée de deux parties. La passerelle proprement dite, présente une longueur de 64 m, une largeur de 8,4 à 8,7 m, une hauteur de 6,8 à 7,5 m, et un poids de 100 tonnes. Les avant-ponts, mesurent respectivement 16,85 m et 24,45 m, pour une largeur de 2,08 m.

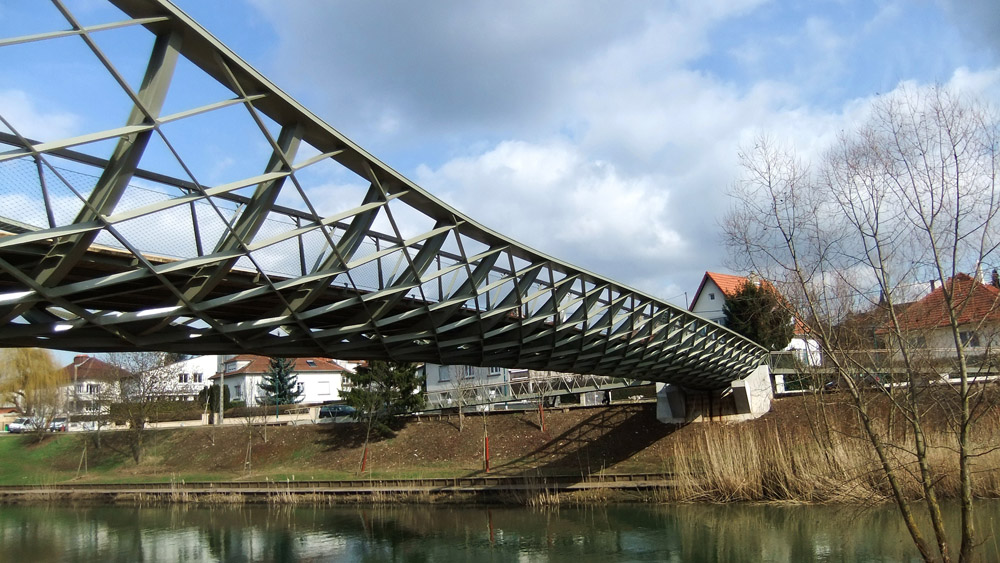

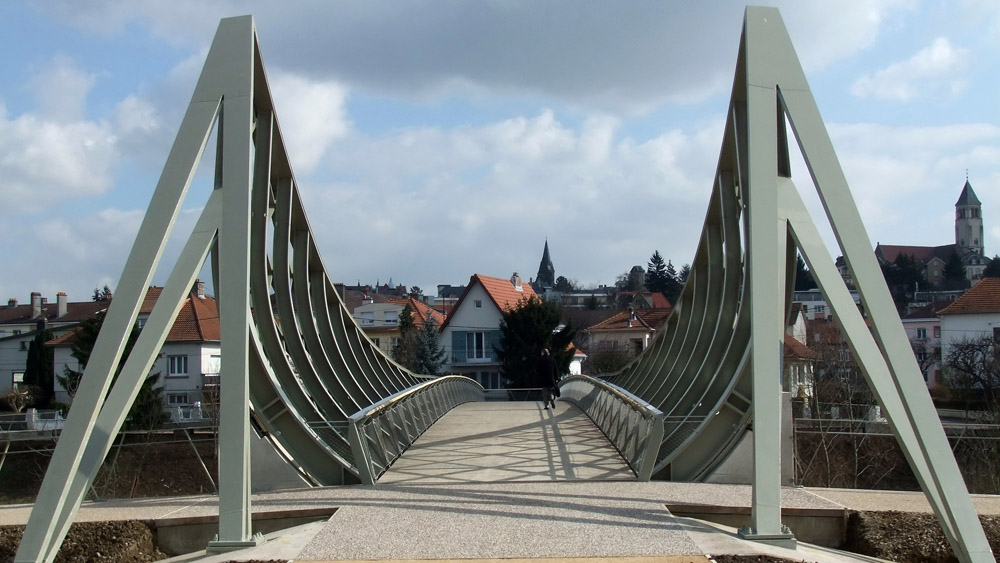

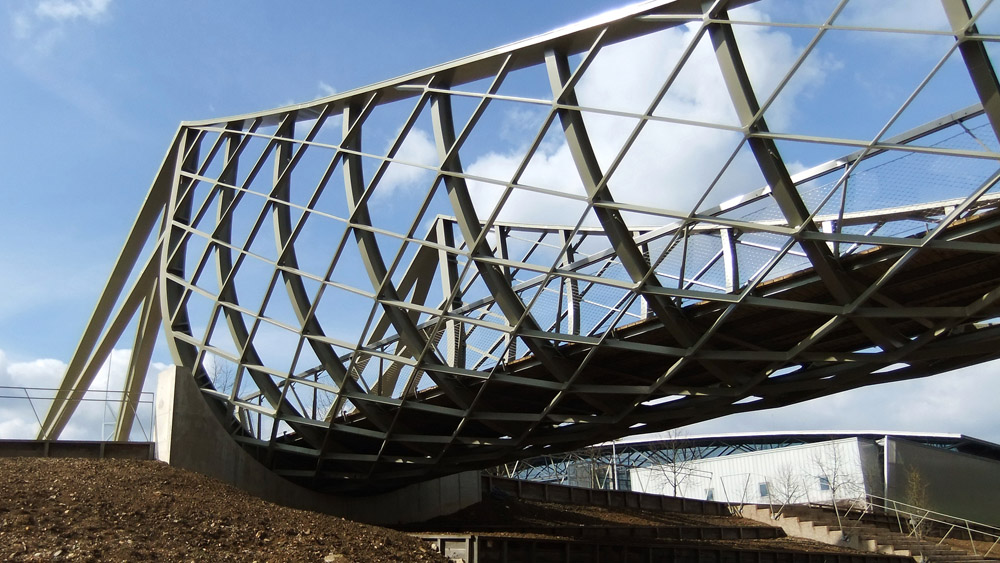

La passerelle est constituée d’une série de traverses en forme de U reliées les unes aux autres par un réseau sous-tendu de diagonales croisées. Le réseau s’équilibre avec une lisse supérieure en profilé creux ancrée à une extrémité de la passerelle sur la culée du pont, afin de limiter le fléchissement de l'ouvrage.

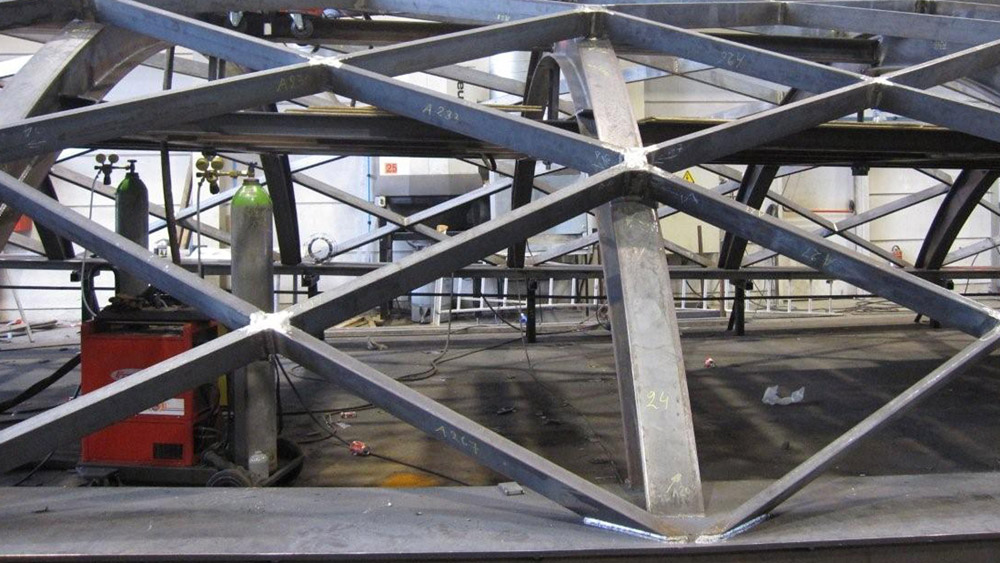

La difficulté de conception résidait dans le raccordement du réseau aux traverses. Ce problème a été résolu de manière élégante grâce à des éléments de raccord trapézoïdaux. L’aide d’un logiciel 3D s’est révélée indispensable.
La passerelle a été préfabriquée en dix parties qui ont ensuite été assemblées sur place.
Article dans le magazine info-steel
Parc de la Seille, Metz (FR)
Plaats_Localisation
Ville de Metz, Mission Grands projets, Metz (FR)
Opdrachtgever_Maître d’ouvrage
Brigit de Kosmi, Espace, Paris (FR)
Architect_Architecte
Terrell S.A.S, Boulogen-Billancourt -
Ingenieursbureau Stendess, Lovendegem
Studiebureau_Bureau d’études
Apave Alsacienne SAS - Agence de Metz, Metz (FR)
Controlebureau_Bureau de contrôle
THV Van Laere - Anmeco, Zwijndrecht
Algemeen aannemer_Entrepreneur général
Anmeco, Zwijndrecht
Staalbouwer_Constructeur métallique
Foto's_Photos : Joos Louage (Anmeco)
