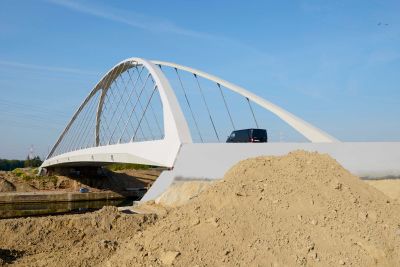

Tekst: <p>Om onze binnenwateren definitief toegankelijk te maken voor grote, vierlagige containerschepen wordt de doorvaarthoogte en de breedte van het Albertkanaal op tal van plekken vergroot. <br />Dit is onder meer het geval in Oelegem, waar een nieuwe, generieke boogbrug sinds enige tijd de skyline siert.</p><p>Het ontwerp is gemaakt met behulp van parametrische 3D-modellering en vertrekt van een samenspel van typologische en technische keuzes. De overspanning van de brug in Oelegem bedraagt 104 m. Ze biedt plaats aan twee keer één rijstrook met twee fietspaden van 3 m breed. Het skelet van de brug is volledig opgebouwd in staal S 355, met uitzondering van de trekkers die uit volle trekstaven in hogesterktestaal bestaan (S 520). De conservering omvat een drielagensysteem met een DFT van 320 μm, terwijl de hangers gegalvaniseerd zijn.</p><p>Het brugdek en de boog werden volledig geprefabriceerd en op ponton aangevaren. Na het samenlassen van de verschillende stalen onderdelen op de oever werd het volledige skelet op zijn landhoofd geplaatst en verder afgewerkt.</p>

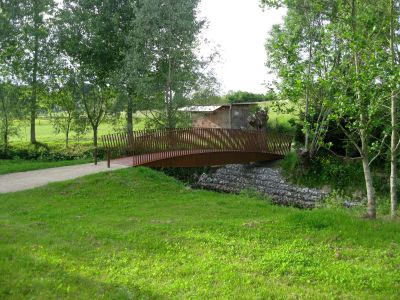

Tekst: <p>'Structurele elegantie' is de term die deze tijdloze fiets- en voetgangersbrug over de Zwalm het best omschrijft.</p><p>Het ontwerp is gebaseerd op het principe van ‘curved line folding'. Dit vouwproces – vergelijkbaar met de papiervouwkunst origami – laat toe om een plat vlak met weinig tot geen stijfheid te transformeren tot een driedimensionale constructie. De algemene geometrie van deze brug is ontleend aan een vlak ‘vel’ dat langs twee parabolische lijnen is gevouwen. De vorm die hieruit resulteert is een convex brugdek, geflankeerd door twee concave verticale lijfplaten. Dit eenvoudige en elegante ontwerp, gebaseerd op een abstract wetenschappelijk principe, is een mooi voorbeeld van de synergie tussen architecturale en structurele ingenieurskunst. </p><p>Het brugdek van amper 5 ton heeft een overspanning van 10 m en is opgebouwd uit weervaste stalen platen met een dikte van 10 mm.</p><p>Het gemeentebestuur Zwalm koos met weervast staal voor een ecologisch en duurzaam ontwerp.</p>

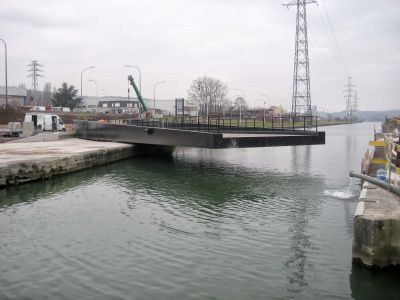

Tekst: <p>In het kader van de bouw van een nieuwe sluis voor grote schepen ter hoogte van de stuw van Ivoz-Ramet (Maas) bleek al gauw de noodzaak een verkeersbrug aan te leggen naar het eilandje tussen de oude en de nieuwe sluis (centrale pier). Omwille van zijn geringe visuele impact drong zich na analyse de keuze op van een beweegbare brug. Alle oplossingen met vaste bruggen impliceerden lange toeritten die rekening moesten houden met het drukke scheepvaartverkeer.</p><p>Het weerhouden kunstwerk is 33 m lang en heeft een nuttige breedte van 7 m. De draagstructuur is een stalen raamwerk van 80 ton, aangevuld met een betonnen tegengewicht van 40 m3. In dwarsprofiel bestaat de brug uit een centraal berijdbaar gedeelte, waarin de opleggings- en rotatiemechanismen van het kunstwerk zijn gehuisvest en 2 laterale stalen kokers waarin het vergrendelingssysteem verwerkt zit.</p><p>De gekozen kinematica is een rotatie in horizontaal vlak (ongeveer 70°), aangevuld met een lichte kipbeweging van voor naar achter aan het einde van de rotatie (1%), om de brug in haar finale positie te vergrendelen.</p>

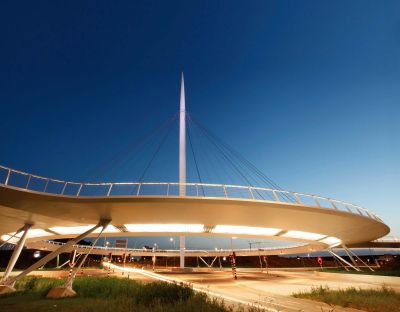

Tekst: <p>De Hovenring is een zwevende fietsrotonde en markeert met haar indrukwekkende pyloon de entree tot Eindhoven.</p><p>De imposante stalen pyloon van 70 m hoog en het slanke cirkelvormige brugdek met een doorsnede van 72 m vormen een nieuw landmark. Ook ’s avonds, want dan is de brug spectaculair verlicht, wat past bij de identiteit van Eindhoven als Lichtstad.</p><p>Om de hellingsgraad voor fietsers comfortabel te houden, werd het kruispunt verdiept aangelegd. Hierdoor werd het hoogteverschil voor fietsers teruggebracht tot 1,5 m.<br />Het zwevende brugdek is bovenaan met 24 stalen tuien aan de pyloon bevestigd en onderaan met stalen M-vormige steunpunten. Deze bestaat uit twee sigaarvormige drukstaven die samen een V vormen, met aan de buitenzijde daarvan twee trekstangen. Daardoor ontstaat uiteindelijk een M-vormig steunpunt.Verder heeft het brugdek een doosconstructie waarbij ribben op 332 mm hart op hart zowel aan de onder- als bovenplaat zijn gelast. Hiermee wordt een maximale slankheid verkregen.</p>

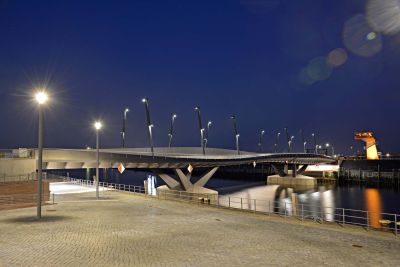

Tekst: <p>De Baakenhafenbrug bevindt zich in ‘HafenCity’, een nieuw stadsdistrict in ontwikkeling aan de haven van Hamburg. Ze overspant een voormalig zeehavendok aan de Elbe.</p><p>De brug bestaat uit twee vaste zij-delen die steunen op dubbele V-vormige kolommen en een uitneembaar middendeel, dat via een ponton en het getijde uitgetild kan worden om grote museumschepen te laten passeren. <br />De dubbele V-vormige kolommen staan op middenpijlers in het dok en zijn uitgedacht als massieve sculpturale elementen die in het water staan en de brug dragen. <br />De brugstructuur wordt gevormd door twee gesloten L-vormige hoofdliggers met daartussen open dwarsdragers en een orthotroop wegdek. De hoofdliggers steken boven het brugdek uit. Uitkragende dwarsdragers ondersteunen het voetpad. De rijweg wordt ervan afgescheiden door de hoofdliggers zelf.</p><p>Doordat de brug een golvend verloop kent, springt het spel van in hoogte variërende dwarsdragers in het oog. Daardoor nestelt de brug zich mooi in de omgeving met promenades op de kade.</p>

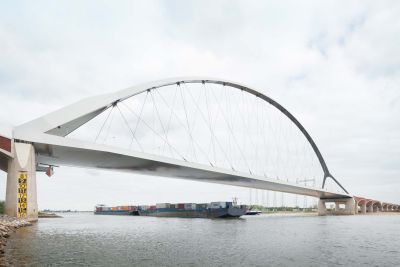

Tekst: <p>De stadsbrug De Oversteek verbindt Nijmegen-West met de stadsuitbreiding op de noordoever van de Waal.</p><p>De brug bestaat uit vier rijbanen en een pechstrook. Aan de stadskant is een pad van 4 m breed voor fietsers en voetgangers gecreëerd. De totale lengte van de brug is 1.195 m, inclusief aanbruggen. De stalen brugconstructie is met een hoofdoverspanning van 285 m de grootste enkelvoudige boogbrug in Europa. Deze hoofdoverspanning overspant niet alleen de vaargeul, maar de hele rivier.</p><p>De boogconstructie sluit aan op de vormgeving van de oude Waalbrug. Het traditionele metselwerk met bakstenen aan de zijkanten van de aanbruggen verwijst naar Nijmegen als stad en geeft de brug een stedelijk karakter.</p><p>Door gebruik te maken van de krachtswerking van de boog is de brug met een minimum aan staal uitgevoerd. Vanwege deze slankheid van de brug, de beeldkwaliteit en de eisen voor de brandveiligheid is geopteerd voor hoogwaardig staal.</p>

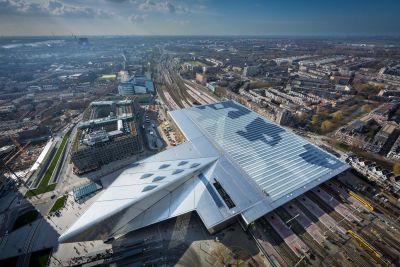

Tekst: <p>Rotterdam Centraal is een openbare vervoersterminal van internationale allure. Door de aansluiting op het Europese net van hogesnelheidstreinen en lightrailverbinding wordt tegen 2025 een forse stijging van het aantal reizigers verwacht – van 110.000 naar 320.000 reizigers per dag.</p><p>De stationshal is uitgevoerd in glanzend roestvast staal en vormt een sculpturaal icoon aan de Rotterdams culturele as. De hal heeft een gevouwen dak, als origami, en is uitgevoerd in staal. Het dak en de luifels zijn aan de buitenzijde afgewerkt met roestvast staal, aan de binnenzijde met een houten plafondbekleding. De hoofddraagconstructie van de sporenkap bestaat uit een stelsel van ongeschoorde stalen langsspanten in het midden van de zes perrons en onder de twee langsgevels. De spantkolommen hebben de vorm van de hoofdletter Y, verwijzend naar de vorm van de oude perronoverkapping.</p><p>De sporenkap is bekleed met fotovoltaïsch glas en wordt als het ware omgevouwen om te eindigen in de volledig beglaasde noordgevel.</p>

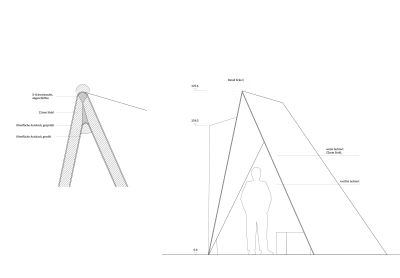

Tekst: <p>Architecten van zeven verschillende landen ontwierpen in het Oostenrijkse Krumbach zeven verschillende bushaltes.</p><p>In Krumbach wordt de Belgische bushalte ‘Kapel’ genoemd. In het Bregenzerwald waren kapellen altijd al de schuilplaatsen voor onderweg, om even alleen te zijn of bestand te zijn tegen de regenval. Het is de spitse geometrische vorm die aan een kapel doet denken. Het geeft de geborgenheid van een dak, om te schuilen, om te wachten.</p><p>De stalen platen van 22 mm dik zijn als een gevouwen blad papier. De constructie van 8 ton werd voorbereid in atelier en is per bijzonder transport ter plaatste gebracht.</p>

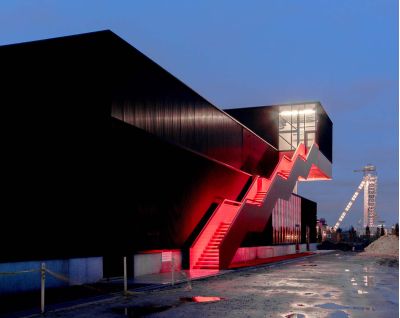

Tekst: <p>Tv-decor- en standenbouwer Deusjevoo vestigde zich onlangs op de C-mine-site in Genk.</p><p>De atypische industriebouw heeft als blikvanger de rode, 24 m lange trap die naar de ingang leidt. De zwevende, zelfdragende stalen trap geeft meteen een zekere lichtheid aan het gebouw en wijst als een abstracte golfbeweging omhoog, naar een ruime glaspartij op de tweede verdieping. Halverwege de trap huist de ontwerpstudio en het atelier van Deusjevoo zelf, dat het pand deelt met andere innovatieve, ontwerpateliers.</p><p>De gevel is opgevat als een soort dambordpatroon, waarbij de gevelvlakken en ramen elkaar afwisselen. De gevel is langs de binnenzijde opgebouwd met geperforeerde binnendozen, gevuld met een dampscherm en isolatie. De afwerking aan de buitenzijde gebeurde met gemoffelde stalen golfplaten, matte en glanzende.</p><p>Het ruimtegevoel binnenin is mede te danken aan de enorme glaspartijen, die weidse zichten op het omliggende landschap mogelijk maken.</p>

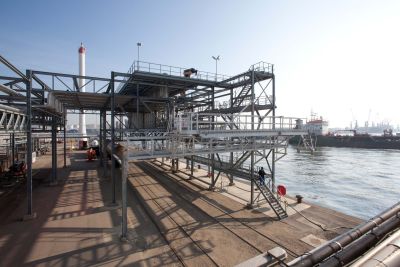

Tekst: <p>Om te voldoen aan de toenemende vraag naar liquidopslag in de Antwerpse haven bouwde Vopak ACS een nieuwe laad- en losplaats aan kaai 503.</p><p>Teneinde de continuïteit van de productie te garanderen werd beslist de gehele constructie van deze jetty evenals een groot deel van de offshore piping voor te monteren en in zijn geheel in één transport over het water aan te leveren en te plaatsen.</p><p>De staalbouwer koos ervoor om de constructie op een werf op circa 2 km afstand op te bouwen en daarna door middel van een roll-on/roll-offsysteem te transporteren en op de ankerbouten bij Vopak ACS te plaatsen, dat alles op één werkdag. Om de hele staalconstructie en installaties (circa 300 ton) te verplaatsen werden speciale supportliggers gemonteerd met daaronder 3 rolunits van elk 48 wielen. Deze units tillen de volledige constructie op en rijden deze op het aangemeerd ponton. Nadat de hele staalconstructie overgevaren was, werd ze op tegenovergestelde wijze op de kade bij Vopak gereden en boven de reeds voorziene fundering met ankerbouten geplaatst.</p>
